LFXD美标系列先导式安全阀,先导式安全阀,美标安全阀,安全阀当系统正常工作,先导式安全阀处于关闭状态时,系统压力通过进口压力管道、导阀和气室压力管传到主阀阀瓣顶部的口顶气室,从而在主阀瓣上产生了一个向下的净作用力,使主阀处于关闭状态。
产品详情
先导式安全阀性能
整定压力偏差:≤±3%
超压:≤10%
启闭压差:≤10%
密封性能:起跳回座后能保持良好的密封性,符合API Std 527标准中的规定
先导式安全阀特点
1、阀座软密封保证安全阀起跳前后的良好密封性。
2、允许工作压力接近安全阀的整定压力。
3、较小超压就能使主阀迅速达到全启状态。
4、安全阀动作性能和开启高度不受背压的影响。
5、启闭压差可调。
6、导阀不流动型结构设计减少了有害介质的排放和环境污染。
7、可在线检测安全阀的整定压力。

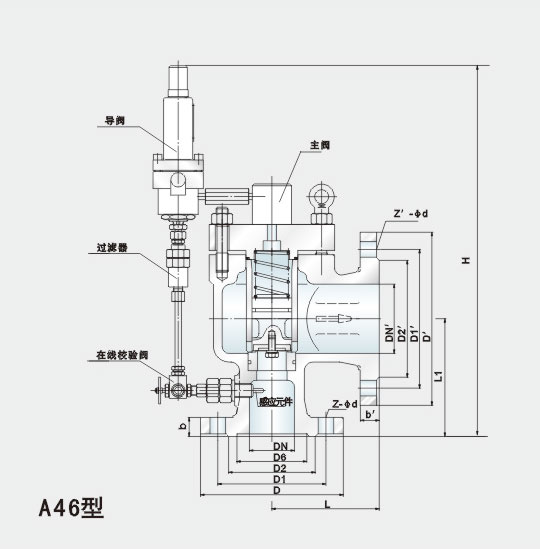

先导式安全阀工作原理
当系统正常工作,先导阀处于关闭状态时,系统压力通过进口压力管道、导阀和气室压力管传到主阀阀瓣顶部的口顶气室,从而在主阀瓣上产生了一个向下的净作用力,使主阀处于关闭状态。
当系统压力达到整定压力时,导阀开启且滑梭封闭导阀进气通道,主阀气室的压力通过导阀排放泄压,由于系统压力高于回座压力,滑梭封闭进气通道从而阻断流体在导阀中的流动(非流动型导阀的特征),这时主阀气室的压力急剧下降,主阀阀瓣完全打开,流体通过主阀泄放降压。
当系统压力降低到一定值时,导阀的弹簧力克服了阀进口压力作用在滑梭上的力,导阀回座,顶杆顶开滑梭,zui后使得流体重新进入主阀的圆顶气室,关闭主阀。
