弹簧式安全阀对于很多的小伙们来说一定是不陌生的名词,但弹簧式安全阀在我们的生活中确是有着非常重要作用的。那么弹簧式安全阀的工作原理以及结构特点是什么样的呢?

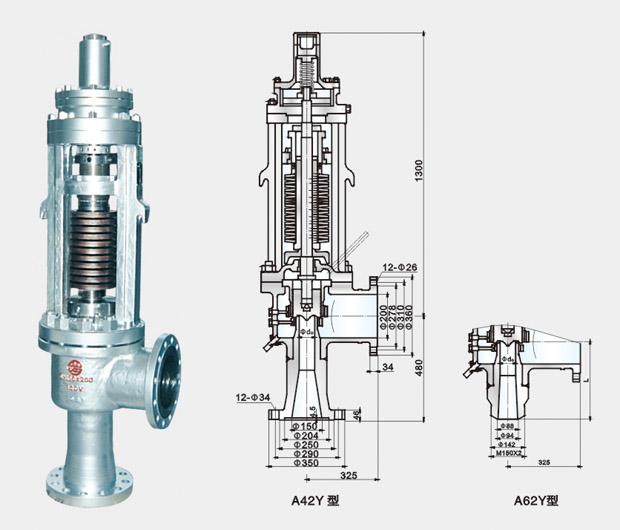

弹簧式安全阀的结构特点
1.弹簧式安全阀降低了阀杆力的作用点,密封性能提高。普通平面阀瓣的阀杆力作用点不但高于密封面,而且非直接作用在阀瓣上。对于柔性阀瓣的阀门,阀杆力作用点降低到密封面以下,而且直接作用在阀瓣上。这种结构上的改进使阀门的抗震动能力大幅提高,也就是密封稳定性大幅提高。换句话说,在阀门存在相同程度震动的情况下,柔性阀瓣阀门更不容易发生泄漏。这种性能已在弹簧式安全阀实际运行中得到验证。
2.“柔性阀瓣”结构不但提高了运行密封性能,而且提高了保持密封性的运行压力值。对于设计普通平面阀瓣,当运行于压力升高到阀门设定压力(即整定压力的95%)时阀门会出现“预泄”。对于弹簧式安全阀来说,“预泄”的存在是正常现象,而“预泄”的存在在一定程度上可以帮助弹簧式安全阀起跳。因此克罗斯比公司将弹簧式安全阀的设计压力与最大运行压力的差值定为5%以上。
3.“柔性阀瓣”结构将系统压力导入阀瓣密封面背侧的环形的凹槽并作用在与阀瓣密封面相对的环形斜面上,由于密封面具有一定的弹性,随着系统内介质压力的升高,阀瓣密封面被系统的压力向下推压产生微小变形,并与喷嘴密封面紧密结合,从而使阀门预泄点推迟。
