先导式安全阀结构特点与工作原理

发布日期:[2022-12-16]     点击率:

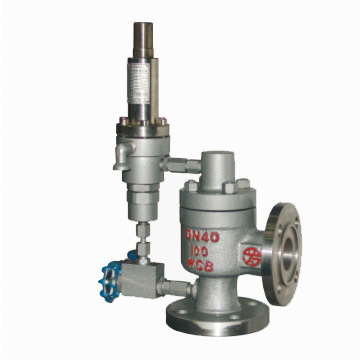

先导式安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。先导式安全阀广泛运用于天然气、石油气及化工压力容器设备和工业管道上,具有防火防爆、防静电,密封可靠,启闭迅速和排气量大的突出优点。


先导式安全阀结构特点

先导式安全阀由主阀、导阀、泄放阀、接头和导管等组成。在正常工况下,系统的介质压力既作用于主阀瓣的下方,又作用于主阀瓣的上方。


由于主阀瓣上方气室介质作用面积于下方介质作用面积,在压力差作用下,主阀瓣处于关闭状态。随着管道介质压力的上升,则封所获得的密封比压也将随着上升,这和弹簧直接载荷式安全阀正好相反,即介质压力越高封越可靠。当管道介质压力异常,达到或超过整定压力时,导阀(图2)的上阀瓣迅速开启,主阀瓣上方气室内的介质通过导阀的排气接头迅速排出,主阀瓣在下方介质压力的强力作用下,瞬时开启,将介质从主阀的出口迅速大量排出,使管道中的介质压力恢复到正常的工作压力,保证了系统的安全。


当管道介质压力降到系统设定的安全阀整定压力约90%时,导阀上阀瓣关闭,管道介又通过导阀进入主阀瓣上方的气室。在压力差的作用下,主阀关闭,保证了系统的正常工作。


先导式安全阀工作原理

导阀由阀体、下阀瓣、顶杆、放气接头、上阀瓣、弹簧和泄放阀等组成。


在正常工况下,导阀上阀瓣处于关闭状态,导阀下阀瓣处于开启状态。管道介质通过下阀瓣进入主阀瓣上方的气室内,使主阀瓣关闭。当管道介质压力异常,达到或超过设定的整定力时,导阀下阀瓣在介质压力的作用下关闭,切断管道介质进入主阀瓣上方的通道,同时导阀上阀瓣被顶杆顶起,即导阀开启,主阀瓣上方气室内的介质通过排气接头迅速排出。主阀瓣在下方介质压力的强力作用下,瞬时开启,将管道介质从主阀的出口迅速大量排出,使管道介质压力恢复到正常的工作压力,保证系统的安全。当管道压力降到系统设定的整定压力的约90%时,导阀上阀瓣在弹簧的作用下关闭,同时导阀下阀瓣被顶杆顶开,管道介质通过下阀瓣进入主阀瓣上方的气室,主阀瓣在压差作用下关闭,保证了系统的正常运行。


当发现管道介质压力异常,而导阀失灵未能开启时,可手动打开导阀上的泄放阀,释放主阀瓣上方气室内的介质,使主阀瓣开启,释放管道中的介质异常压力,保证系统的安全。
